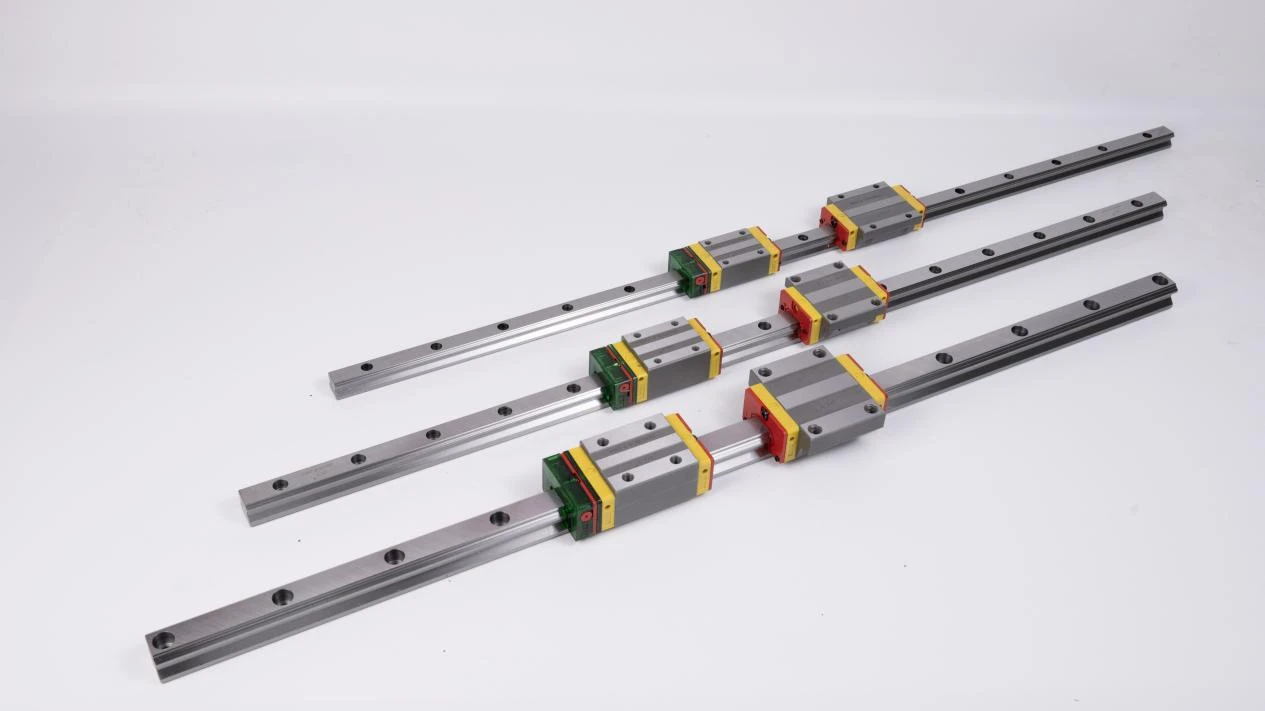

Trinties mažinimo linijinio judėjimo gairės, skirtos mažo{0}}priešingumo tiesiniam judėjimui
Antifrikciniai linijinio judėjimo kreiptuvai yra riedėjimo{0}}tipo linijinės kreipiančiosios sistemos, skirtos sumažinti pasipriešinimą slydimui tarp bėgio ir vežimėlio. Užuot leidę blokui slysti tiesiai ant bėgio paviršiaus, plieniniai rutuliai arba ritinėliai cirkuliuoja vežimo viduje ir rieda tiksliais bėgimo takais.
Ši struktūra pakeičia didžiąją dalį slydimo trinties į riedėjimo trintį, todėl kreipiamoji dalis užtikrina sklandesnį judėjimą, mažesnį susidėvėjimą, stabilesnę padėtį ir ilgesnį eksploatavimo laiką, kai kartojasi linijinis judėjimas. DLY tiekia skirtingų bėgių pločių, blokų konstrukcijų, bėgių ilgių ir tikslumo parinktis antifrikcinius linijinius kreipiklius automatikos įrangai, CNC mašinoms, pakavimo mašinoms, matavimo prietaisams ir linijiniams moduliams.
Kodėl tai vadinama antifrikciniu linijinio judesio vadovu?
Žodis „antifrikcija“ nereiškia, kad trinties visai nėra. Tai reiškia, kad kreiptuvas yra sukurtas taip, kad žymiai sumažintų trintį, palyginti su įprastomis slankiojančiomis konstrukcijomis. Paprastame slankiojančiame mechanizme du paviršiai tiesiogiai juda vienas prieš kitą, todėl sukuriamas didesnis atsparumas, daugiau šilumos ir greitesnis nusidėvėjimas.
Antifrikciniame linijinio judesio kreiptuve vežimėlis neišdžiūsta{0}}slysdamas ant bėgio. Tarp bėgio ir bloko dedami riedėjimo elementai. Kai blokas juda, šie riedėjimo elementai cirkuliuoja vežimo viduje ir rieda bėgimo takais. Šis riedėjimo kontaktas sumažina pasipriešinimą judėjimui, o judėjimas išlieka sklandesnis ir stabilesnis.
Paprastas būdas tai suprasti: slankioji konstrukcija yra tarsi kaladėlės stumdymas per stalą, o antifrikcinis kreipiamasis – kaip vežimėlio judėjimas ant riedančių elementų išilgai bėgio. Antroji konstrukcija reikalauja mažesnės jėgos, mažiau dėvisi ir užtikrina geresnį nukreipimo tikslumą.
Slydimo trintis prieš riedėjimo trintį
| Judėjimo struktūra | Susisiekimo būdas | Tipiškas rezultatas | Tinkamas naudojimas |
|---|---|---|---|
| Įprasta stumdoma konstrukcija | Didelis paviršius slysta tiesiai į kitą paviršių | Didesnis atsparumas, didesnis susidėvėjimas, daugiau šilumos ir mažiau stabilus ilgalaikis judėjimas | Paprasti mechanizmai su mažu tikslumu arba mažu judėjimo dažniu |
| Antifrikcinis linijinis kreiptuvas | Tarp bėgio ir vežimo rieda rutuliai arba ritinėliai | Mažesnis pasipriešinimas, sklandesnis judėjimas, mažesnis susidėvėjimas ir geresnis padėties stabilumas | Automatika, CNC ašys, matavimo įranga, pakavimo mašinos ir kartotinių linijinių judesių sistemos |
Pagrindinė struktūra, kuri sumažina trintį
Apsaugos nuo trinties charakteristikos yra visos kreipiančiosios konstrukcijos, o ne vienos dalies. Bėgis, vežimėlis, riedėjimo elementai, cirkuliuojantis bėgimo takas, galinis dangtelis ir tepimo sistema veikia kartu, kad sumažintų pasipriešinimą judėjimo metu.
| Struktūra | Funkcija | Kaip tai padeda sumažinti trintį |
|---|---|---|
| Kreipiamasis bėgis | Nurodomas tiesus vežimo atskaitos kelias | Tikslūs bėgimo takai palaiko stabilų riedėjimo kontaktą, o ne grubų slydimą |
| Blokas / vežimas | Neša judančią plokštę arba mechaninį komponentą | Išlaiko riedėjimo elementus tinkamai nukreiptus esant apkrovai ir padeda išlaikyti sklandų judėjimą |
| Rutuliukai arba ritinėliai | Pasukite tarp bėgio ir vežimėlio | Didžiąją dalį pasipriešinimo slydimui paverčia riedėjimo judesiu, sumažina judėjimo jėgą ir susidėvėjimą |
| Cirkuliacinis lenktynių takas | Leidžia riedėjimo elementams nuolat cirkuliuoti bloko viduje | Palaiko ilgus, pasikartojančius judesius, riedėjimo elementams nepaliekant apkrovos zonos |
| Galiniai dangteliai ir sandarikliai | Nurodykite grįžimo kelią ir padėkite apsaugoti vidinę struktūrą | Sumažina užterštumą, dėl kurio gali padidėti trintis, triukšmas ir susidėvėjimas |
| Tepimo sistema | Tiekia tepalą arba alyvą į kontaktinę sritį | Sudaro apsauginę plėvelę, sumažina metalo -prie-kontaktą su metalu ir palaiko ilgesnį tarnavimo laiką |
Ką maža trintis reiškia mašinos našumui
Įrangos naudotojams maža trintis yra ne tik techninis aprašymas. Tai tiesiogiai veikia judėjimo kokybę, varomąją jėgą, tarnavimo laiką ir priežiūros stabilumą. Tinkamai parinktas antifrikcinis linijinio judesio kreiptuvas padeda mašinai judėti su mažesniu pasipriešinimu ir išlaikyti pastovesnį veikimą pakartotinai naudojant.
Sklandesnis linijinis judėjimas
Riedėjimo kontaktas padeda vežimėliui sklandžiau judėti bėgiu. Tai svarbu įrangai, kuriai reikia pakartotinio padėties nustatymo, pastovaus tiekimo judesio arba mažos-vibracijos.
Mažesnis pasipriešinimas vairuojant
Kadangi vežimėlis juda ant riedėjimo elementų, varikliui ar pavarai nereikia įveikti tiek didelio pasipriešinimo slydimui. Tai padeda pagerinti judesio efektyvumą ir palaiko stabilų judėjimą ilgai{1}}judant ar dažnai{2}}cikluojant.
Sumažėjęs kontaktinių paviršių susidėvėjimas
Tiesioginis slydimas gali greičiau susidėvėti paviršių, ypač pakartotinai judant. Riedėjimo kontaktas ir tinkamas tepimas padeda sumažinti bėgelio ir bloko susidėvėjimą, todėl pailgėja tarnavimo laikas.
Stabilesnis padėties nustatymas
Tikslūs bėgimo takai ir kontroliuojamas riedėjimo kontaktas padeda vežimėliui išlaikyti stabilų, tiesų kelią. Tai svarbu CNC mašinoms, matavimo prietaisams, tikrinimo sistemoms ir automatikos blokams, kuriems reikalingas pakartotinis tiesinis judėjimas.
Mažiau šilumos dėl trinties
Mažesnė trintis padeda sumažinti šilumos susidarymą nuolat judant. Tai palaiko geresnį važiavimo stabilumą, ypač naudojant įrangą su dideliu darbo ciklais, didesniu greičiu ar ilgomis darbo valandomis.
Produktų asortimentas ir galimos specifikacijos
DLY antifrikciniai linijinio judesio kreiptuvai yra įvairių dydžių ir blokų konstrukcijų. Bėgio dydis turi būti parenkamas pagal apkrovą, standumą, montavimo erdvę ir reikiamą eigą. Tikslumas ir išankstinė apkrova turi būti patvirtinti atsižvelgiant į padėties nustatymo reikalavimus ir pasipriešinimą judėjimui.
| Prekė | Galimas diapazonas / parinktis | Pasirinkimo prasmė |
|---|---|---|
| Produkto pavadinimas | Antifrikciniai linijinio judesio kreiptuvai | Riedėjimo{0}}tipo linijinė kreipiklio sistema sklandžiam valdomam judesiui |
| Bėgio plotis | nuo 5 mm iki 65 mm | Parenkama pagal apkrovą, standumą ir galimą montavimo plotį |
| Bėgio ilgis | nuo 100 mm iki 6000 mm | Patvirtinta pagal eigos ilgį, galo paraštę ir montavimo angų išdėstymą |
| Vadovo aukštis | nuo 6 mm iki 90 mm | Įtakoja montavimo aukštį, apkrovos atramą ir mašinos konstrukciją |
| Tikslumo parinktis | H arba P tikslumas | Parenkama pagal padėties nustatymo reikalavimus ir mašinos tikslumą |
| Bėgimo našumas | Mažas triukšmas, sklandus judėjimas | Tinka įrangai, kuriai reikia stabilios ir kartotinės linijinės eigos |
| Pristatymo laikas | Paprastai 3-10 dienų | Galutinis pristatymas priklauso nuo modelio, bėgio ilgio, kiekio ir pritaikymo |
| Pakuotė | Dėžutė arba medinė dėžutė pagal kiekį ir bėgio ilgį | Apsaugo bėgių tiesumą, bėgimo tako paviršių ir vežimėlio mazgą gabenimo metu |
Blokų tipai skirtingiems įrengimo poreikiams
Antitrinties principas pagrįstas riedėjimo kontaktu, tačiau bloko forma vis tiek turi atitikti mašinos struktūrą. DLY siūlo siaurų ir plačių blokų variantus, kad būtų galima paremti skirtingas montavimo plokštes, apkrovos kryptis ir vietos reikalavimus.
HDH siauro bloko kreiptuvas
HDH kreiptuvai tinka standartinėms linijinio judėjimo konstrukcijoms, kuriose tvirtinimo plotis yra ribotas. Siauras blokas palaiko kompaktišką montavimą, išlaikant sklandų riedėjimo judėjimą išilgai bėgio.

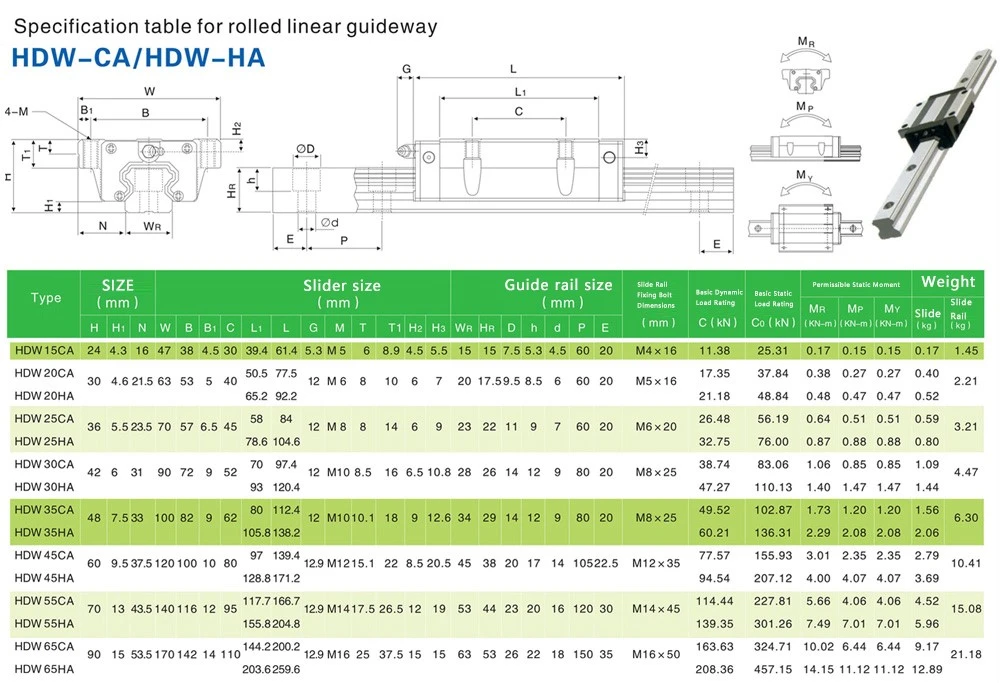

HDW plataus bloko vadovas
HDW kreiptuvai suteikia platesnį montavimo paviršių. Jie tinka platesnėms judančioms plokštėms arba programoms, kurioms reikalinga geresnė atrama nuo momentinės apkrovos, išlaikant mažą{1}}trinties linijinį judėjimą.
Kaip pasirinkti tinkamą trinties linijinį kreiptuvą
Mažos-trinties kreiptuvas turi būti parinktas atsižvelgiant į visą judėjimo sistemą, o ne tik pagal bėgio plotį. Apkrovos kryptis, eigos ilgis, greitis, tikslumas, išankstinė apkrova, tepimas ir montavimo lygumas turi įtakos galutiniam judėjimo kokybei.
| Pasirinkimo elementas | Ką patvirtinti | Kodėl tai svarbu |
|---|---|---|
| Bėgio dydis | Bėgio plotis, aukštis ir montavimo angos žingsnis | Nustato apkrovos palaikymą, standumą ir montavimo suderinamumą |
| Bloko struktūra | Siauras blokas, platus blokas, trumpas blokas arba ilgas blokas | Įtakoja montavimo erdvę, atsparumą momentui ir judančios plokštės stabilumą |
| Riedėjimo elemento tipas | Rutulinio-tipo arba ritinėlio-tipo struktūra pagal taikymo poreikius | Rutulinio-tipo kreiptuvai tinka sklandžiam ir{1}}dideliam judėjimui; ritininio-tipo kreiptuvai dažniausiai parenkami siekiant didesnio standumo ir didesnės apkrovos reikalavimų |
| Bėgio ilgis | Reikalinga eiga, galo paraštė ir skylės padėtis | Padeda išvengti trukdžių ir sumažina diegimo pakeitimus |
| Tikslumo laipsnis | Padėties reikalavimas ir važiavimo stabilumas | Neleidžia per-pasirinkti arba nepakankamo įrenginio tikslumo |
| Išankstinis įkėlimas | Klirensas, standumas ir atsparumas judėjimui | Didesnė išankstinė apkrova pagerina standumą, bet taip pat padidina pasipriešinimą važiavimui |
| Tepimas ir sandarinimas | Tepalai, alyva, galiniai sandarikliai ir darbo aplinka | Tinkamas tepimas ir sandarinimas padeda išlaikyti mažą trintį ir laikui bėgant sumažinti susidėvėjimą |
Tipinės programos
Antifrikciniai linijinio judėjimo kreiptuvai naudojami ten, kur mašinos dalys turi judėti sklandžiai, pakartotinai ir tiksliai tiesia linija. Jie ypač tinka įrangai, kurioje atsparumas slydimui, nusidėvėjimas, vibracija ar padėties nestabilumas gali turėti įtakos gamybos kokybei.
CNC mašinos
Naudojamas padavimo ašims, darbo stalams ir padėties nustatymo konstrukcijoms, kurioms reikalingas stabilus judėjimas ir patikimas valdymas.
Automatikos įranga
Tinka perdavimo blokams, surinkimo stotims, tikrinimo sistemoms ir pakartotinio judėjimo mechanizmams.
Pakavimo mašinos
Naudojamas stumiant, sandarinant, klijuojant, pjaustant ir užpildant įrenginius, kuriems reikalingas sklandus ir dažnas tiesinis judėjimas.
Matavimo ir testavimo prietaisai
Palaiko tikslų matavimo etapų, optinių tikrinimo platformų ir reguliavimo mechanizmų judėjimą.
Linijiniai moduliai
Veikia su rutuliniais sraigtais, diržais arba varikliais, kad sukurtų valdomas linijinio judesio ašis automatinei įrangai.
Tikslios mechaninės konstrukcijos
Naudojamas ten, kur mažas pasipriešinimas, stabilus valdymas ir mažesnis nusidėvėjimas yra svarbūs ilgalaikiam- mašinos veikimui.
DUK apie antifrikcinius linijinio judesio gaires
K: Ar „antifrikcija“ reiškia, kad kreiptuvas neturi trinties?
A: Ne. Tai reiškia, kad kreiptuvas yra skirtas sumažinti trintį. Riedėjimo elementai tarp bėgio ir vežimo didžiąją dalį pasipriešinimo slydimui pakeičia į riedėjimo judesį, todėl judėjimas yra sklandesnis ir susidėvėjimas mažesnis.
Kl .: Kodėl riedėjimo kontaktas yra geresnis nei slydimas?
A: Riedantis kontaktas paprastai sukuria mažesnį pasipriešinimą judėjimui nei tiesioginis slydimas. Tai padeda sumažinti varomąją jėgą, šilumos susidarymą ir paviršiaus susidėvėjimą pakartotinio linijinio judėjimo metu.
Kl.: Kokios dalys yra įtrauktos į linijinį kreipiamąjį nuo trinties?
A: Įprastą konstrukciją sudaro kreipiamasis bėgis, vežimėlio blokas, vidiniai rutuliai arba ritinėliai, cirkuliaciniai bėgių takai, galiniai dangteliai, sandarikliai ir tepimo takas. Šios dalys veikia kartu, kad palaikytų sklandų mažo{1}}priešingumo judėjimą.
Kl.: Ar turėčiau pasirinkti rutulinio-tipo ar ritininio-tipo kreipiklius?
A: Rutulinio{0}}tipo kreiptuvai dažniausiai parenkami siekiant sklandaus judėjimo, kompaktiškų konstrukcijų ir didelio{1}}greičio. Ritininio-tipo kreiptuvai dažniausiai pasirenkami tada, kai reikalingas didesnis standumas ir didesnė apkrova.
K: Ar DLY gali tiekti bėgius ir blokus kaip visą komplektą?
A: Taip. DLY gali tiekti antifrikcinius linijinius bėgelius ir blokus kaip suderintus rinkinius. Prieš pateikdami pasiūlymą, patvirtinkite bėgio dydį, bėgio ilgį, bloko tipą, blokų skaičių viename bėgyje ir kiekį.
Kl.: Dėl ko kreipiamasis takas tampa triukšmingas arba šiurkštus?
A: Dažniausios priežastys yra prastas išlygiavimas, nepakankamas tepimas, užterštumas dulkėmis, pažeisti riedėjimo elementai, nelygūs montavimo paviršiai arba netinkama išankstinė apkrova. Prieš keičiant kreiptuvą, reikia patikrinti montavimo tikslumą ir tepimo būklę.
Kl .: Kokią informaciją turėčiau siųsti norint gauti citatą?
A: Prašome atsiųsti modelį, bėgio plotį, bėgio ilgį, bloko tipą, blokų skaičių vienam bėgiui, tikslumo reikalavimus, kiekį ir pritaikymą. Brėžiniai ar nuotraukos yra naudingi atliekant keitimo ir priežiūros projektus.
Reikia pagalbos pasirenkant antifrikcinius linijinio judėjimo gaires?
Atsiųskite mums savo bėgio dydį, bėgio ilgį, bloko kiekį, brėžinį ar taikymo informaciją. DLY gali padėti patvirtinti jūsų įrangai tinkamą mažos{1}}trinties linijinio kreiptuvo struktūrą.
