Produkto parametrai

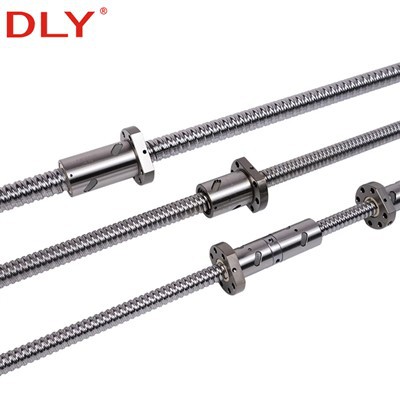

Recirkuliacinio rutulinio sraigto rinkinį CNC paprastai sudaro rutulinis varžtas, rutulinė veržlė, veržlės apvalkalas (aliuminio lydinio arba plieno medžiaga), galinė atrama (BKBF, EKEF arba FKFF) ir mova. Arba variklio laikiklis gali būti naudojamas rutuliniam varžtui prijungti prie servo arba žingsninio variklio. Mes turime standartinį galo apdirbimo brėžinį, kaip nurodyta toliau, arba galite atsiųsti brėžinį mums.
Produkto savybės ir programos
Produkto savybės
- Didelis perdavimo efektyvumas
Recirkuliacinis rutulinis sraigtas sukamąjį judesį paverčia tiesiniu judesiu su minimalia trintimi, todėl perdavimo efektyvumas siekia iki 90%. Palyginti su tradiciniais trapecijos formos varžtais, jam reikia mažesnio sukimo momento ir užtikrinamas sklandesnis judėjimas.
- Didelis padėties nustatymo tikslumas
Rutulinis sraigtas turi tiksliai šlifuotą bėgimo taką ir iš anksto įkrautą rutulinių veržlių konstrukciją, kad būtų pašalintas atstumas, užtikrinamas aukštas pakartojamumas ir padėties nustatymo tikslumas, tinkamas CNC apdirbimui.
- Sklandus ir stabilus judėjimas
Recirkuliacinė konstrukcija leidžia plieniniams rutuliukams nuolat cirkuliuoti tarp varžto veleno ir veržlės per grįžtamąjį kanalą, užtikrinant vienodą judėjimą, sumažinant nusidėvėjimą ir ilgesnį tarnavimo laiką.
- Didelė apkrova ir tvirtumas
Rutulinė sraigtinė veržlė gali atlaikyti tiek ašines, tiek radialines apkrovas. Jo optimizuotas kontaktinis kampas ir iš anksto pakrauta konstrukcija labai pagerina standumą ir dinamiškumą sunkiomis pjovimo sąlygomis.
- Mažas šilumos generavimas ir triukšmas
Dėl optimizuoto griovelio kreivumo ir tikslaus įžeminimo bėgimo tako trintis ir vibracija sumažinama iki minimumo, todėl veikia tyliai ir važiuojant dideliu greičiu.
- Ilgas tarnavimo laikas
Pagaminta iš aukštos{0}kokybės legiruoto plieno, grūdinto ir tiksliai šlifuoto, rutulinis sraigtas išlaiko ilgalaikį-patvarumą net ir nuolatinėje CNC veikimo aplinkoje.
Programos
- CNC staklės– Plačiai naudojamas CNC frezavimo staklėse, tekinimo staklėse ir apdirbimo centruose, siekiant tikslaus pastūmos judėjimo ir įrankių padėties nustatymo.
- Robotika ir automatizavimo sistemos– Užtikrina tikslų linijinį robotų rankų ir automatinių gamybos linijų judėjimą.
- Puslaidininkinė ir tikslioji įranga– Užtikrina mikronų{0}}lygio padėtį atliekant subtilius surinkimo ar tikrinimo procesus.
- Aviacijos ir gynybos gamyba– Palaiko didelio{0}}greičio ir didelio-tikslaus judesio valdymą skrydžio komponentų apdirbimo metu.
- Medicinos ir laboratorinė įranga– Įgalina sklandų, tikslų tiesinį valdymą diagnostikos ir testavimo įrenginiuose.
- Pramoninės mašinos ir linijinės pavaros– Naudojamas liejimo mašinose, pakavimo sistemose ir kitoje automatizavimo įrangoje, kuriai reikalingas tikslus linijinis judėjimas.
Produkto informacija
|
Produkto pavadinimas |
Recirkuliacinis rutulinis varžtas CNC |
|
Serija |
SFU,DFU,SFE,SFS,SFY,SFA,SFH,SCM |
|
Rutulinio varžto skersmuo/mm |
6 mm, 8 mm, 10 mm, 12 mm, 16 mm, 20 mm, 25 mm, 32 mm, 40 mm, 50 mm, 63 mm, 80 mm, 100 mm |
|
Rutulinio varžto žingsnis/mm |
1 mm, 2 mm, 2,5 mm, 4 mm, 5 mm, 10 mm, 16 mm, 20 mm, 25 mm, 32 mm, 40 mm |
|
Tikslumas |
C7 ir C5 |
|
Paviršiaus apdorojimas |
Lenkija, nikeliuota{0}}, juoda danga |
|
Medžiagos |
S55C, guolis plieninis |
|
Riešuto tipas |
Flanšinis ar ne |
|
Pristatymo laikas |
C7 tikslumas yra apie vieną savaitę, C7 tikslumas yra apie 7-10 dienų |
|
Pabaigos mašina |
Su galiniu apdirbimu arba be jo |
|
Piešimas |
Pateikite brėžinius |
|
Paketas |
Kartoninė arba medinė dėžutė |
|
Mokėjimo sąlygos |
30% avansas už užsakymus ir 70% prieš išsiuntimą. |
Produktą patvirtinantys įrodymai
Griežta kokybės kontrolės sistema
Zhejiang DLY Automation Manufacturing Co., Ltd. griežtai laikosi ISO 9001 kokybės valdymo sistemos. Kiekvienam rutuliniam sraigtui atliekama visa-proceso kokybės patikra, įskaitant medžiagų bandymus, kietumo patikrinimą, paviršiaus šiurkštumo analizę ir tikslumo matavimą, kad būtų užtikrintas nuoseklus veikimas ir patikimumas.
Pažangi gamybos įranga
Gamybos procese naudojamos didelio tikslumo{0}}CNC sriegių šlifavimo staklės, automatinės rutulinės cirkuliacijos surinkimo linijos ir lazerinės matavimo sistemos. Tai užtikrina stabilų matmenų tikslumą ir puikų kiekvieno varžto veleno ir veržlės paviršiaus apdailą.
Medžiagų ir terminio apdorojimo tobulumas
Visi rutuliniai sraigtai yra pagaminti iš aukštos{0} rūšies legiruotojo plieno (GCr15 arba lygiaverčio), apdoroto vakuuminiu terminiu ir tiksliai šlifuojant. Paviršiaus kietumas siekia HRC 58–62, todėl užtikrina puikų atsparumą dilimui ir nuovargio tarnavimo laiką.
Patentų technologijų palaikymas
DLY gavo daugybę patentų, susijusių su rutulinių varžtų struktūros optimizavimu ir įtempių paskirstymu. Patentuota griovelio konstrukcija efektyviai sumažina kontakto įtampą, padidina apkrovą ir pagerina glotnumą dirbant dideliu{1}}greičiu.
Išsamus testavimas ir atsekamumas
Kiekviena partija tikrinama dėl švino tikslumo, ašinio laisvumo, išankstinės apkrovos sukimo momento ir dinamiško naudojimo. Visiška atsekamumo sistema užtikrina, kad kiekvieną produktą būtų galima sekti nuo žaliavos iki galutinio patikrinimo įrašo.
Visuotinis klientų patvirtinimas
DLY rutuliniai varžtai plačiai naudojami CNC mašinose, automatikos linijose ir tikslioje įrangoje visoje Europoje, Amerikoje ir Azijoje. Ilgalaikis-bendradarbiavimas su pasauliniais OĮG klientais patvirtina mūsų produktų patikimumą ir stabilumą įvairiose pramonės srityse.
Intymi paslauga, nerimauti{0}}nemokamas po-pardavimas
Profesionali techninė pagalba
Mūsų patyrusi inžinierių komanda teikia individualias--technines gaires, įskaitant modelio pasirinkimą, pagalbą įdiegiant ir trikčių šalinimą. Nesvarbu, ar kuriate naują CNC sistemą, ar atnaujinate esamą įrangą, mes siūlome pritaikytus sprendimus, užtikrinančius optimalų veikimą.
01
Greitas atsakymas ir pasaulinė paslauga
Mes teikiame 7 × 24 valandų internetinę paslaugą ir greitą grįžtamąjį ryšį per 12 valandų. Didelių užsakymų atveju palaikome lanksčius pristatymo grafikus ir logistikos koordinavimą, kad būtų užtikrintas savalaikis siuntimas visame pasaulyje.
02
Visapusiška garantija po{0}}pardavimo
Kiekvienam DLY rutuliniam varžtui taikoma 12 mėnesių kokybės garantija. Jei įprastai naudojant kyla kokių nors kokybės problemų, keitimo ar remonto paslaugas teikiame nemokamai.
03
Visa dokumentacija ir atsekamumas
Išsamios tikrinimo ataskaitos, matmenų brėžiniai ir techninės priežiūros vadovai pateikiami su kiekvienu užsakymu. Mūsų atsekamumo sistema užtikrina, kad kiekvieną produktą būtų galima sekti per visą jo gamybos gyvavimo ciklą.
04
Į klientus{0}}orientuota partnerystė
Vertiname kiekvieną atsiliepimą ir{0}}ilgalaikį bendradarbiavimą. DLY yra įsipareigojusi kurti stabilias partnerystes su platintojais ir OĮG klientais, pagrįstą patikimumu, skaidrumu ir abipusiu augimu.
05
DUK
DUK – Recirkuliacinis rutulinis varžtas CNC
Kl .: Kas yra recirkuliacinis rutulinis varžtas ir kaip jis veikia?
A: Recirkuliacinis rutulinis sraigtas sukamąjį judesį paverčia tiesiniu judesiu per plieninių rutulių riedėjimo mechanizmą tarp varžto veleno ir veržlės. Rutuliai nuolat cirkuliuoja grįžtamajame kanale, todėl maža trintis, didelis efektyvumas ir tikslus judėjimas - idealiai tinka CNC mašinoms ir automatizavimo sistemoms.
K: Kokie yra DLY rutulinių varžtų pranašumai, palyginti su kitais tiekėjais?
Ats.: Daugiau nei 20 metų gamybos patirtis precizinio judesio komponentų gamybos-namuose su visa-procesų kokybės kontrole pagal ISO 9001 sistemą Aukštos-tiksli šlifavimo įranga ir patentuota rutulio cirkuliacinė struktūra. Stabilus švino tikslumas ir ilgas tarnavimo laikas, patvirtintas pasaulinių klientų Gamyklos{5}}tiesioginis didmeninis palaikymas su OEM/ODM
Kl .: Kokie yra DLY rutulinių varžtų tikslumo laipsniai?
A: Mes teikiame C7, C5 ir C3 tikslumo klases pagal ISO standartus. C7 – Standartinis tikslumas, tinka bendroms pramoninėms mašinoms C5 – Didelis tikslumas, idealiai tinka CNC ir automatikos įrangai C3 – Itin{7}}didelis tikslumas, naudojamas puslaidininkiniuose ir tiksliuose matavimo prietaisuose
Klausimas: Ar DLY gali pateikti pritaikytus rutulinius varžtus?
A: Taip. Mes palaikome pritaikytą ilgį, švino, galo apdirbimą, išankstinį apkrovą, veržlės formą ir paviršiaus apdorojimą pagal jūsų brėžinius ar konkrečius reikalavimus. Atsiųskite mums savo techninius brėžinius arba užklausos detales, kad gautumėte greitą pasiūlymą.
K: Kokios medžiagos ir terminis apdorojimas yra naudojamos DLY rutuliniuose varžtuose?
A: Mūsų varžtai yra pagaminti iš GCr15 arba lygiaverčio aukštos kokybės legiruoto plieno, apdoroti vakuuminiu terminiu, tiksliai šlifuoti ir grūdinti paviršių, kad būtų užtikrintas didelis atsparumas dilimui (HRC58–62) ir ilgalaikis stabilumas nuolat veikiant CNC.
Kl.: kokias paslaugas po{0}}pardavimo teikia DLY?
A: Mes siūlome 12 mėnesių garantiją, visą gyvenimą trunkantį techninį palaikymą ir visą montavimo bei priežiūros dokumentaciją. Bet kokias kokybės problemas įprastai naudojant galima pakeisti arba pataisyti nemokamai. Mūsų komanda teikia 7 × 24 internetinę pagalbą, kad jūsų mašinos veiktų sklandžiai.
Kl.: Kur yra Zhejiang DLY Automation Manufacturing Co., Ltd.?
A: Esame įsikūrę Lishui, Zhejiang, Kinija, su 30 000 m² modernia gamykla ir pažangiomis rutulinių varžtų, linijinių kreiptuvų ir tiksliųjų velenų gamybos linijomis. DLY yra nacionalinė aukštųjų-technologijų įmonė ir Kinijos staklių pramonės asociacijos narė.
K: Kaip galiu gauti citatą ar pavyzdį?
A: Prašome atsiųsti mums savo modelio numerį, kiekį arba brėžinį, o mūsų pardavimo inžinieriai per 12 valandų atsakys ir pateiks išsamią citatą. Pavyzdžius galima gauti kokybės įvertinimui prieš masinį užsakymą.
